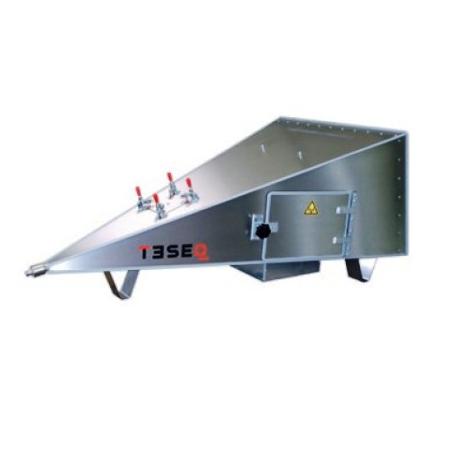

GTEM-250-A-SAE

Categoria principale:

STRUMENTI E SISTEMI EMI-EMC

Categoria secondaria:

CELLE TEM-GTEM

Stato:

IN PRODUZIONE

Marca:

TESEQ

Nome modello:

GTEM-250-A-SAE

Part number:

252925

Codice articolo:

TESEQ GTEM-250-A-SAE 252925 DB

Campo applicazione:

Misure EMI EMC

Descrizione:

Cella per test di emissione ed immunità dalla DC a 18 GHz potenza Max 100 W

Caratteristiche generali:

Altezza setto (antenna) 250 mm
Dimensioni 1,25 X 0,65 X 0,45 ( lunghezza X larghezza X altezza) metri
Dimensioni porta 0,20 X 0,13 (Larghezza X altezza) metri
Max dimensioni EUT 0,20 x 0,20 x 0,15 (Lunghezza X larghezza X altezza) metri
Max dimensioni EUT (3 dB uniformità) 0,15 X 0,15 X 0,08 (Lunghezza X larghezza X altezza) metri
Dimensioni apertura per Test IC : 80 mm x 80 mm
Max potenza ingresso 100 W
Altezza del setto nella zona Test IC: 45 mm
Range di frequenza DC - 18 GHz
Applicazioni Misure di emissione ed immunità radiata, taratura di antenne e sensori, Misure e Test di apparati mobili cellulari.

Caratteristiche tecniche:

Opzioni disponibili: Filtri alimentazione EUT, guida d'onda passaggio fibre ottiche, finestra sulla porta schermata
Software correlazione misure emissione con OATS in dotazione
Impedenza 50 Ohm
Connettore N (femmina)
