SISTEMA DI MISURA
Il sistema di misura è per definizione un insieme di strumenti di misura, e/o altra strumentazione a secondo delle esigenze, che vengono utilizzati in modo complementare per eseguire una misurazione specifica.
Quando con un singolo strumento non si riesce ad effetture la misurazione desiderata si ricorre quindi a quello che viene chiamato sistema di misura.
Il sistema di misura più semplice è quello detto a "catena di misura" che consiste in un collegamento a catena di differenti apparecchiature così da poter elaborare il segnale partendo dalla grandezza di ingresso fino alla lettura finale desiderata.
Data la molteplicità di esigenze nel settore delle misurazioni, realizzare il migliore sistema di misura per le proprie esigenze non è un compito semplice, è quindi meglio affidarsi alla professionalità di progettisti e addetti ai lavori per ottenere misure affidabili.
SISTEMA DI MISURA DIRETTIVO DMS-60-10
Il Directive Measurement System è un esempio di sistema di misura direttivo realizzato interamente dalla sezione progettazione di MPB secondo le specifiche richieste del cliente

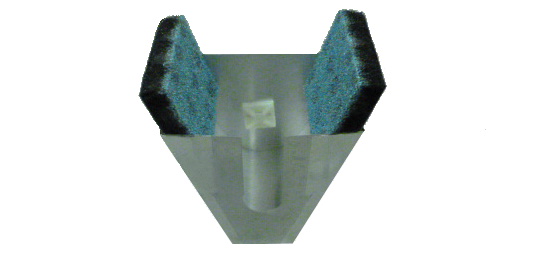

Il sistema è composto dal DMS 60-10 realizzato in alluminio e rivestito con materiale anecoico che può essere montato in testa a tutti i sensori della serieEPXXX della Narda che possono essere innestati sul misuratore di campo modello 8053X o sulla centralina modello 8055/AMS 2600.
Per mezzo di questo sistema di misura direttivo è possibile misurare la componente elettrica del campo elettromagnetico settorializzando la zona da monitorare in +/-30 gradi rispetto al suo asse centrale. Con l'utilizzo del DMS 60-10 si può quindi, utilizzando strumentazione opportuna, ottenere una misurazione con copertura di 60° attenuando tutti i contributi elettromagnetici provenienti dall'esterno del settore sotto osservazione.
DIRETTIVITA'
Per lo studio della direttività e per ottenere un diagramma di radiazione il DMS 60-10 è stato montato in cima ad una sonda di campo elettrico a banda larga. Il grafico sotto riportato rappresenta per ogni angolo il guadagno relativo, ottenuto dalla differenza, espressa in dB, del campo misurato con quello corrispondente a 0 °.
Dal diagramma di radiazione si evince che al di fuori dei +/- 30° la specifica di attenuazione in 5 dB è soddisfatta.
| Angolo [°] |
Guadagno Relativo [dB] |
| 0 |
0.00 |
| 30 |
-4.92 |
| 60 |
-13.39 |
| 90 |
-19.57 |
| 120 |
-20.31 |
| 150 |
-20.49 |
| 180 |
-20.57 |
| 210 |
-20.23 |
| 240 |
-20.49 |
| 270 |
-19.65 |
| 300 |
-13.63 |
| 330 |
-4.82 |
GUADAGNO ASSOLUTO
Per calcolare il guadagno assoluto il DMS 60-10 è stato montato in cima ad una sonda di campo elettrico a banda larga e posizionata all'interno della camera anecoica. La sonda con il riflettore in questione sono stati installati in un punto con campo elettromagnetico noto e costante.
Allineando quindi il riflettore con la sorgente è stato possibile calcolare il guadagno massimo del riflettore da noi progettato e la sua massima direttività.
Sono state fatte 3 prove con i seguenti campi:
-(CW) Forma d'onda continua
-(5%) Campo modulato al 5% (50us/1ms)
-(0,5%) Campo modulato allo 0,5% (5us/1ms)

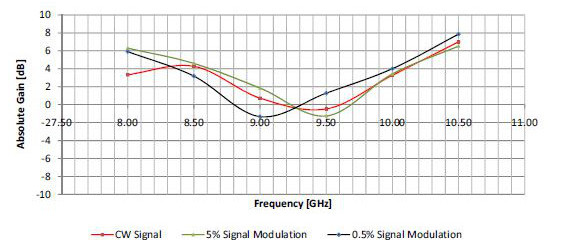

da cui è stato possibile verificare la fluttazione del guadagno assoluto al variare del campo.
| Frequenza [GHz] |
Guadagno CW |
Guadagno 5% |
Guadagno 0.5% |
| 8.00 |
3.32 |
6.28 |
5.90 |
| 8.50 |
4.26 |
4.59 |
3.17 |
| 9.00 |
0.73 |
1.84 |
-1.34 |
| 9.50 |
-0.49 |
-1.27 |
1.28 |
| 10.00 |
3.27 |
3.42 |
4.00 |
| 10.50 |
6.99 |
6.52 |
7.85 |
Il DMS60-10 è stato progettato realizzato e testato per lavorare in un determinato range di frequenza. Il settore di ricerca e sviluppo della MPB, grazie alla sua esperienza può soddifare molteplici richieste anche in altri range di frequenza a seconda delle specifiche esigente del cliente.
